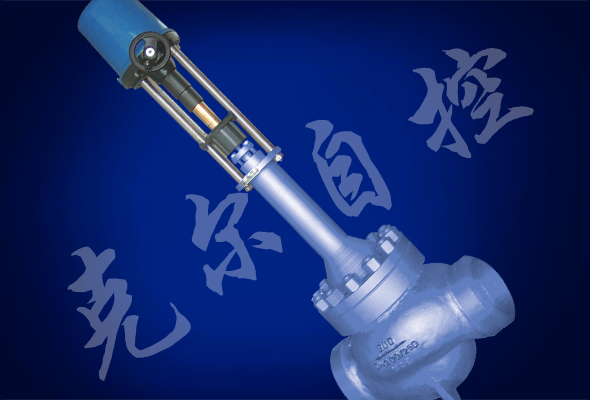

电动笼式双座调节阀

1.概述

    DTCB电动笼式双座调节阀是一种压力平衡式调节阀，由电动（电子式）执行机构
和高压笼式调节阀体组成。阀体流体通道呈S流线型，压降损
失小，流量大，可调范围广。适用于要求动态稳定性好，噪音
低、空化腐蚀小的高压降场合。

2.主要性能

泄漏量：金属阀座：小于阀额定容量的0.1％，符合ANSI B16.104-1976IV级。
回    差：配DKZ执行机构为1.5％；
          配361L执行机构为2％；
          配SKZ执行机构为1％；
          配PSL执行机构为1％
基本误差：配DKZ执行机构为±2.5％；
          配361L执行机构为±2％；
          配SKZ执行机构为±1.5％；
          配PSL执行机构为±1％

 阀体
型式：直通双座铸造球型阀
公称通径：20、25、40、50、65、80、100、150、200mm
公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K　PN1.6、4.0、6.4MPa
连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接连接：嵌接焊SW
材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等
上阀盖：常温型（P）：-17～+230℃
        伸长Ⅰ型（E1）：-45～-17℃ +230～+566℃
        伸长Ⅱ型（E2I）：-100～-45℃
        伸长Ⅱ型（E2W）：-196～-100℃
注:工作温度不准超过各种材料的允许范围。
压盖型式：螺栓压紧式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式：单座套筒式柱塞型阀芯
流量特性：等百分比特性（%）和线性特性（L）,参考流量特性曲线图
套筒形式：分离式套筒
材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
